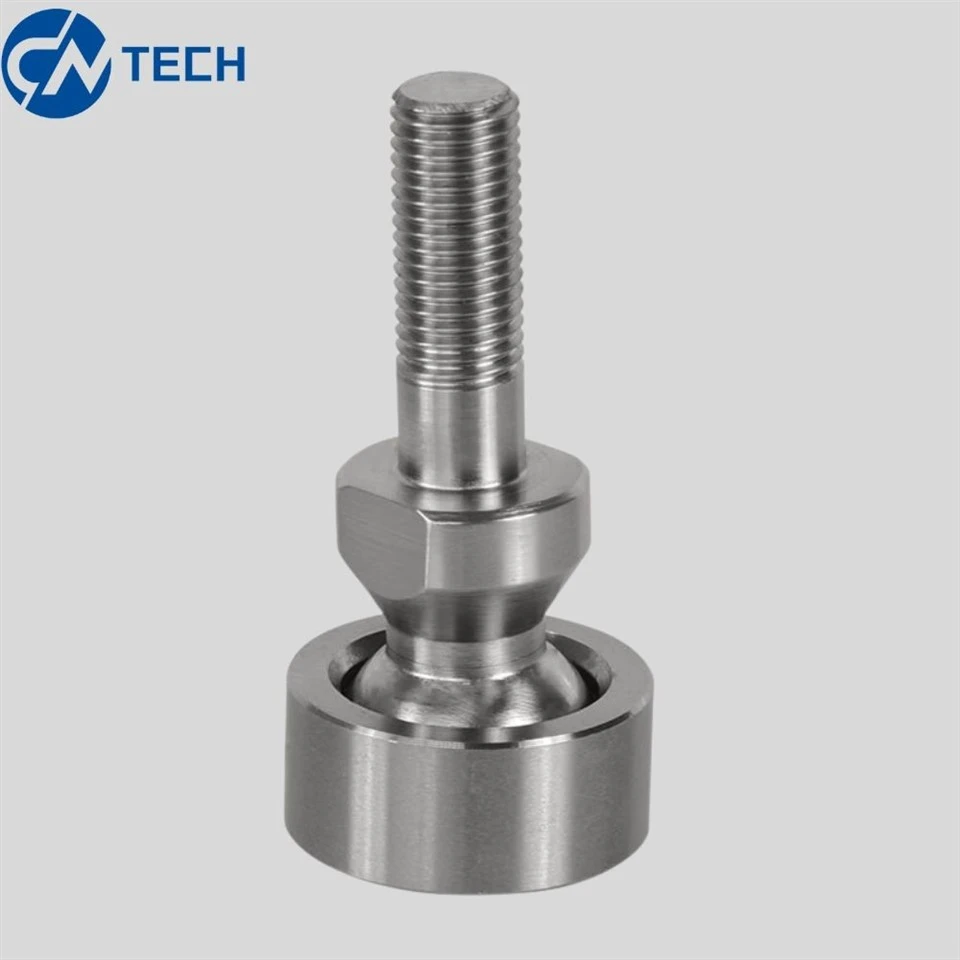

Dirancang pikeun setir, gantung, sareng aplikasi beungkeut mékanis, SQD Ball Joint Spherical Bearings kami direkayasa pikeun nyayogikeun gerakan rotasi anu tiasa dipercaya, dukungan beban anu saé, sareng kinerja anu konsisten dina nungtut lingkungan operasi.
Bubuka produk
awak:Dijieun tina -baja karbon kualitas luhur atawa baja alloy, nawarkeun kakuatan mékanis alus teuing jeung -daya tahan jangka panjang dina beban dinamis.
Pin Bola:Precision-mesin jeung panas-diperlakukeun pikeun ditingkatkeun karasa, mastikeun fitment akurat, artikulasi lemes, jeung tahan unggul mun teu ngagem.
Bantalan korsi:Dirancang pikeun ngajaga gerakan stabil bari ngaminimalkeun clearance, mantuan ngaronjatkeun akurasi operasional sarta ngurangan Geter salila layanan.
Finish pelindung:Sadia sareng palapis séng, palapis séng-nikel, atanapi perlakuan permukaan sanés pikeun ningkatkeun daya tahan korosi sareng manjangkeun umur produk dina lingkungan anu parah.
Kauntungan utama:Struktur kompak, -beban luhur kamampuhan, gerakan sudut mulus, jeung kinerja diandelkeun pikeun otomotif, industri, jeung aplikasi rékayasa custom.
Parameter Téknis
SQD Ball Joint buleud Bearing
| Bagian No. | Lembar data (métrik) | |||||||||||
| Baja ka Baja | Baja pikeun PTFE | Gthread 6g | D | C | d | Lmax | l1 mnt | l2 | l3 max | gelar » | Beban statik Radial » (kN) | Beurat» (kg) |
| SQD5 | SQD5T | M5 | 16 | 6 | 9 | 27 | 8 | 11 | 22 | 25 | 8.8 | 0.015 |
| SQD6 | SQD6T | M6 | 18 | 6.75 | 10 | 33 | 11 | 12.2 | 27.2 | 25 | 9.8 | 0.023 |
| SQD8 | SQD8T | M8 | 22 | 9 | 12 | 41 | 12 | 16 | 33 | 25 | 16.8 | 0.045 |
| SQD10 | SQD10T | M10X1.25 | 26 | 10.5 | 14 | 49 | 15 | 19.5 | 39.5 | 25 | 23 | 0.070 |
| SQD12 | SQD12T | M12X1.25 | 30 | 12 | 17 | 55 | 18 | 21 | 44 | 25 | 31 | 0.110 |
| SQD14 | SQD14T | M14X1.5 | 34 | 13.5 | 19 | 70 | 25 | 23.5 | 58 | 20 | 42 | 0.170 |
| SQD16 | SQD16T | M16X1.5 | 38 | 15 | 22 | 76 | 26 | 25.5 | 62 | 20 | 50 | 0.240 |
| SQD18 | SQD18T | M18X1.5 | 42 | 16.5 | 23 | 80 | 28 | 31 | 72.5 | 20 | 62 | 0.395 |
| SQD20 | SQD20T | M20X1.5 | 46 | 18 | 27 | 84 | 28 | 29 | 70 | 20 | 74 | 0.490 |
| SQD22 | SQD22T | M22X1.5 | 50 | 20 | 27 | 90 | 30 | 33 | 75 | 20 | 90 | 0.585 |
| Imah (Stud) | BallStud | DIRI -LUBR |
| baja karbon 1045 séng plated atanapi Chrome molly 4135, panas diperlakukeun, permukaan séng plated | Bisa dijieun salaku 1-sapotong atawa 2-sapotong dumasar kana sarat béda | PTFE liner sadia pikeun lubrication freeexample: |
FAQ
Q1: Dupi SQD Ball Joint Spherical Bearing nampung misalignment sudut?
A: Enya. Desain buleud ngamungkinkeun gerakan sudut dikawasa, mantuan ngimbangan misalignment instalasi tur perjalanan gantung.
Q2: Dupi bal pin panas dirawat?
A: Enya. Pin bal biasana dipanaskeun pikeun ningkatkeun karasa, résistansi ngagem, sareng kamampuan mawa beban-.
Q3: Naon permukaan rengse sadia?
A: Pilihan umum kaasup séng plating, séng -nikel plating, oksida hideung, jeung perlakuan permukaan ngaropéa séjén gumantung kana syarat lingkungan.
Q4: Kumaha kuring milih model SQD bener?
A: Pamilihan dumasar kana ukuran thread, ningkatna dimensi, syarat beban, sarta spasi instalasi sadia. Gambar téknis tiasa disayogikeun pikeun verifikasi.
Q5: Dupi bearing cocog pikeun duanana tegangan jeung komprési beban?
A: Enya. Nalika dipasang leres, gabungan tiasa nahan gaya tensile sareng compressive anu biasa dipendakan dina sistem setir sareng gantung.
